Caractéristiques :

Les actionneurs de commutation KNX de la série 10A sont utilisés pour contrôler les charges de commutation, telles que l'éclairage, le contrôle des rideaux, etc.

Le courant de charge maximal délivré par chaque actionneur 10A est de 10 ampères. Chaque circuit peut contrôler indépendamment le commutateur de lampes de 2000W, uniquement pour les lampes à charge résistive. Il serait plus approprié de conduire la charge résistive à 80% de la puissance dans l'utilisation réelle.

Pour les charges inductives et les charges capacitives, en particulier dans le cas de plusieurs lampes connectées en parallèle, la charge qui peut être supportée diminuera. Bien que la puissance reste inchangée, le courant d'impact instantané augmente, ce qui fait facilement fondre les contacts du relais. Par conséquent, pour la charge inductive et la charge capacitive, il est généralement approprié d'utiliser 1/5 ou 1/6 du courant maximum, et même certaines charges de lampes LED de qualité inférieure doivent utiliser 1/8 du courant maximum.

Les actionneurs 10A sont dotés de boutons de commande manuelle, de LED indiquent l'état de commutation de chaque circuit et ils disposent d'une interface d'entrée de contact sec E/S à 2 voies.

La distance de communication du câblage est de moins de 10m.

Pour faciliter l'installation dans le coffret de distribution, il est conçu comme un dispositif d'installation modulaire qui peut être monté sur un rail DIN de 35mm.
Le système est installé avec d'autres modules connecté via le bus EIB/ KNX.

Le logiciel ETS (version ETS4.0 ou supérieure) permet d'effectuer la programmation, l'attribution de l'adresse physique et le réglage des paramètres.

Le fichier de programmation ETS est en anglais.

Ses fonctions :

●Possibilité de contrôler indépendamment les lumières/charges de 6, 8, 12 ou 24 circuits, suivant le nombres de canaux choisis.

●Interrupteur à clé manuel. Le relais a une fonction d'enclenchement magnétique.

●Fonction de marche/arrêt différé.

●Fonctions de minuterie d'arrêt et de commutateur de cycle.

●Fonctions de sauvegarde et de restauration sur site.

●Fonction d'interrogation de la valeur d'état et de réponse.

●Fonction de sélection de l'état de commutation du relais après une coupure d'alimentation du bus et un rétablissement de la tension.

●Contrôle de combinaison de scènes et d'apprentissage de scènes.

●Fonction d'opération logique.

●Fonction de groupe d'interverrouillage et fonction de verrouillage de canal.

●Enregistrement du nombre de commutateurs de relais.

●Possède des interfaces d'entrée à contacts secs E/S à 2 voies, qui peuvent entrer des commandes de contrôle telles que des interrupteurs, des rideaux, des gradations, des scènes et des protections contre l'incendie.

Prix : envoyez-nous un message à contact@world-led-france.com ou via le formulaire de la page contact.

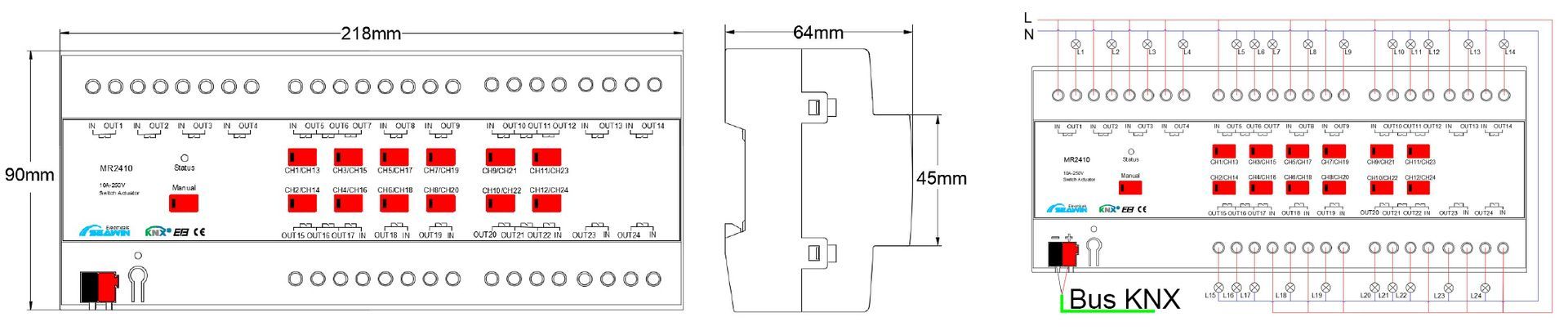

Dimensions :                                                                                                              Branchement :

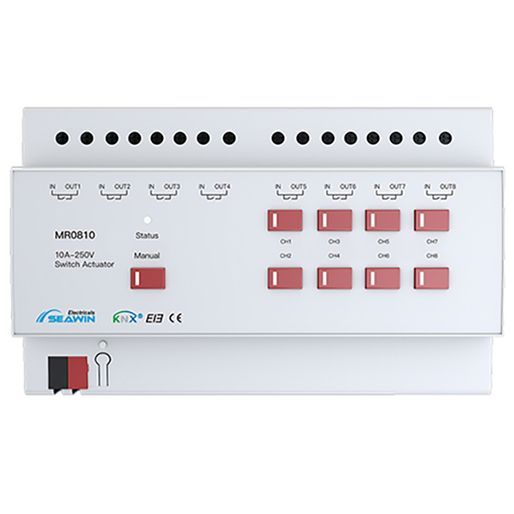

Modèle MR0810

Modèle MR2410
